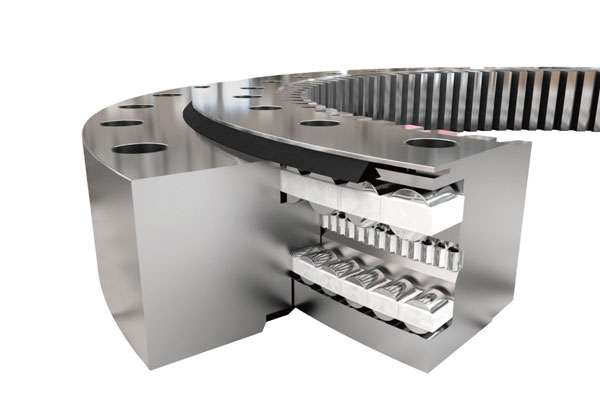

Triple Row Cylindrical Roller Combined Slewing Bearing

Description
FAQ

As a professional triple row cylindrical roller combined slewing bearing manufacturer in China, we mainly provide internal gear type triple row cylindrical roller combined slewing bearings, external gear type triple row cylindrical roller combined slewing bearings and no gear type triple row cylindrical roller combined slewing bearings.

Characteristics of Triple Row Cylindrical Roller Combined Slewing Bearing

1. Our triple row cylindrical roller combined slewing bearing has super high carrying capacity.

2. It consists of three bearing rings. The adjusting spacer between upper bearing ring and lower bearing ring can adjust the axial internal clearance.

3. Upper row rollers and lower row rollers are distributed horizontally, so as to support the axial forces and tilting moments from two directions. While radial force is supported by the third row rollers that are vertically distributed.

4. Since our triple row cylindrical roller combined slewing bearing is firm in structure and large in axial dimension and radial dimension, it is quite suitable for use in heavy duty machinery, such as bucket-wheel excavators, wheel cranes, ship cranes, port cranes, molten steel operating platforms, and so on.

Internal gear type

Designations	Boundary dimensions			Bolt hole diameter				Structure dimensions						Gear parameters							Basic load ratings		Mass
内齿式	D	d	H	D1	D2	n	φ	D3	d1	h1	h2	n3	φ3	m	Da	Z	da	Z	b	x	Coa	Cor
internal gear type	mm			mm			mm	(D3')	(d1')				mm		mm		mm		mm		104 N		kg
133·25·500·**	634	366	148	598	402	24	18	537	526	32	10	4×2	M10×1	5	665	130	335	68	80	0.5	275	35.5	224
134·25·500·**	634	366	148	598	402	24	18	474	463	32	10	4×2	M10×1	6	666	108	336	57	80	0.5	275	35.5	224
133·25·560·**	694	426	148	658	462	24	18	597	586	32	10	4×2	M10×1	5	725	142	395	80	80	0.5	308	39.9	240
134·25·560·**	694	426	148	658	462	24	18	534	523	32	10	4×2	M10×1	6	726	118	396	67	80	0.5	308	39.9	240
133·25·630·**	764	496	148	728	532	28	18	667	656	32	10	4×2	M10×1	6	810	132	456	77	80	0.5	345	45.1	270
134·25·630·**	764	496	148	728	532	28	18	-604	-593	32	10	4×2	M10×1	8	808	98	456	58	60	0.5	345	45.1	270
133·25·710·**	844	576	148	808	612	28	18	747	736	32	10	4×2	M10×1	6	888	145	534	90	80	0.5	388	51.7	300
134·25·710·**	844	576	148	808	612	28	18	-684	-673	32	10	4×2	M10×1	8	888	108	536	68	80	0.5	388	51.7	300
133·32·800·**	964	636	182	920	680	36	22	841	830	40	10	4×2	M10×1	8	1008	123	592	75	120	0.5	549	71.2	500
134·32·800·**	964	636	182	920	680	36	22	-770	759	40	10	4×2	M10×1	10	1010	98	590	60	120	0.5	549	71.2	500
133·32·900·**	1064	736	182	1020	780	36	22	941	930	40	10	4×2	M10×1	8	1104	135	688	87	120	0.5	619	80.8	600
134·32·900·**	1064	736	182	1020	780	36	22	-870	-859	40	10	4×2	M10×1	10	1110	108	690	70	120	0.5	619	80.8	600
133·32·1000·**	1164	836	182	1120	880	40	22	1041	1030	40	10	5×2	M10×1	10	1220	119	780	79	120	0.5	689	90.3	680
134·32·1000·**	1164	836	182	1120	880	40	22	-970	-959	40	10	5×2	M10×1	12	1224	99	780	66	120	0.5	689	90.3	680
133·32·1120·**	1284	956	182	1240	1000	40	22	1161	1150	40	10	5×2	M10×1	10	1340	131	900	91	120	0.5	768	102	820
134·32·1120·**	1284	956	182	1240	1000	40	22	-1090	-1079	40	10	5×2	M10×1	12	1344	109	900	76	120	0.5	768	102	820
133·40·1250·**	1445	1055	220	1393	1107	45	26	1300	1290	50	10	5×2	M10×1	12	1512	123	984	83	150	0.5	1110	146	1200
134·40·1250·**	1445	1055	220	1393	1107	45	26	-1210	-1200	50	10	5×2	M10×1	14	1512	105	980	71	150	0.5	1110	146	1200
133·40·1400·**	1595	1205	220	1543	1257	45	26	1450	1440	50	10	5×2	M10×1	12	1668	136	1140	96	150	0.5	1240	165	1300
134·40·1400·**	1595	1205	220	1543	1257	45	26	-1360	-1350	50	10	5×2	M10×1	14	1666	116	1134	80	150	0.5	1240	165	1300
133·40·1600·**	1795	1405	220	1743	1457	48	26	1650	1640	50	10	6×2	M10×1	14	1876	131	1330	96	150	0.5	1420	190	1520
134·40·1600·**	1795	1405	220	1743	1457	48	26	-1560	-1550	50	10	6×2	M10×1	16	1872	114	1328	84	150	0.5	1420	190	1520
133·40·1800·**	1995	1605	220	1943	1657	48	26	1850	1840	50	10	6×2	M10×1	14	2072	145	1526	110	150	0.5	1590	215	1750
134·40·1800·**	1995	1605	220	1943	1657	48	26	-1760	-1750	50	10	6×2	M10×1	16	2080	127	1520	96	150	0.5	1590	215	1750
	2195	1816	150	2127	1885	60	33		2041	33	13	3×5	ZG1/4in	16	2267	138	--	--	105	0.9	1690	66.3	1120
	2221	1779	231	2155	1845	60	33	2059	2055	54	12	6×3	M10×1	16	2304	141	1696	107	160	0.5	2050	239	2230
133·45·2000·**	2221	1779	231	2155	1845	60	33	2055	2033	54	12	6×2	M10×1	16	2304	141	1696	107	160	0.5	2050	239	2400
134·45·2000·**	2221	1779	231	2155	1845	60	33	-1967	-1945	54	12	6×2	M10×1	18	2304	125	1692	95	160	0.5	2050	239	2400
133·45·2240·**	2461	2019	231	2395	2085	60	33	2295	2273	54	12	6×2	M10×1	16	2560	157	1920	121	160	0.5	2310	268	2700
134·45·2240·**	2461	2019	231	2395	2085	60	33	-2207	-2185	54	12	6×2	M10×1	18	2556	139	1926	108	160	0.5	2310	268	2700
	2721	2279	231	2655	2345	72	33	2555	2561	54	12	8×3	M10×1	18	2826	154	--	--	160	0.5	2580	302	2834
133·45·2500·**	2721	2279	231	2655	2345	72	33	2555	2533	54	12	8×2	M10×1	18	2826	154	2178	122	160	0.5	2580	302	3000
134·45·2500·**	2721	2279	231	2655	2345	72	33	-2467	-2445	54	12	8×2	M10×1	20	2820	138	2180	110	160	0.5	2580	302	3000
133·45·2800·**	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×2	M10×1	18	3114	170	2484	139	160	0.5	2880	339	3400
134·45·2800·**	3021	2579	231	2955	2645	72	33	-2767	-2745	54	12	8×2	M10×1	20	3120	153	2480	125	160	0.5	2880	339	3400
	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×3	M10×1	20	3120	153			160	0.5	2896	323	3031
	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×3	M10×1	18	3114	170	--	--	160	0.5	2896	323	3010
133·50·3150·**	3432	2868	270	3342	2958	72	45	3213	3196	65	12	8X2	M10×1	20	3540	174	2760	139	180	0.5	3590	381	5000
134·50·3150·**	3432	2868	270	3342	2958	72	45	-3104	-3087	65	12	8×2	M10×1	22	3542	158	2750	126	180	0.5	3590	381	5000
	3432	2868	270	3342	2958	72	45	3103	3086	50	12	8×2	M10×1								3735	502	4900
	3376	2922	182	3286	3014	56	45	3190	3180	40	10	8×3	M10×1	20	3476	171			120	0.5	2050	202	2308
	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×2	ZG1/4in	20	3540	174			180	0.5	3735	474	5404
	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×2	ZG1/4in	22	3542	158			180	0.5	3735	474	5409
	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×3	M10×1	20	3536	174			195	0.5	3735	474	5385
133·50·3150·11K	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	20			2760.54	139	180	0.5	3575	501	5174
133·50·3150·12K	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	20			2760.54	139	180	0.5	3575	501	5174
133·50·3150·12K1	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	18			2754.44	154	180	0.5	3575	501	5174
134·50·3150·11K	3432	2868	270	3342	2958	72	45	3103	3086	50	12	6×2	ZG1/4in	22			2758.66	126	180	0.5	3575	501	5104
133·50·3550·**	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×2	M10×1	20	3940	194	3160	159	180	0.5	4040	431	5600
134·50·3550·**	3832	3268	270	3742	3358	72	45	-3504	-3487	65	12	8×2	M10×1	22	3938	176	3146	144	180	0.5	4040	431	5600
	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×3	M10×1	22	3933.6	176			180	0.5	4105	401	4960
	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×3	M10×1	22	3938	176			180	0.5	4105	401	5318
133·50·4000·**	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	22	4400	197	3608	165	180	0.5	4560	487	6400
134·50·4000·**	4282	3718	270	4192	3808	80	45	3954	3937	65	12	8×2	M10×1	25	4400	173	3600	145	180	0.5	4560	487	6400
	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	22	4400	197			180	0.5	4502	450	6377
	4282	3718	270	4192	3908	80	45	4063	4046	65	12	8×3	M10×1	25	4400	173			180	0.5	4502	450	6377
133·50·4500·**	4782	4218	270	4692	4308	80	45	4563	4546	65	12	8×2	M10×1	22	4906	220	4114	188	185	0.5	5445	580	6942
134·50·4500·**	4782	4218	270	4692	4308	80	45	-4454	-4437	65	12	8×2	M10×1	25	4906	193	4100	165	185	0.5	5445	580
	4782	4218	270	4692	4308	80	45	4565	4546	60	12	8×3	M10×1	20	4880	242			185	0.5	4900	507	7250
	4782	4218	270	4692	4308	80	45	4565	4546	60	12	10×2	M14×1.5	25	4895	193			185	0.5	4900	506	7333
	5320	4670	320	5220	4766	100	45	5082	5062	65	18	10×3	M10×1	20	5440	270			220	0.5	6834	955	11752

内齿式	D	d	H	D1	D2	n	B	M	n1	O	U	H1	H2	HU	HO	d	m	z	x.m	k.m	b	额定负荷	极限负荷	kg
	mm	mm	mm	mm	mm	mm	mm	mm														kn	kn
	5265	4735	268	5200	4825	78	45	42	13	5060	5046	203	258	10	65	5328	24	222	24	-2.4	203	4236	8472	8259
	5419.2	4584	268	5175	4800	78	45	42	13	4940	4954	203	258	10	65	4608	24	192	-12		203	4236	8472	8182
133.50.5000	5265	4710	268	5175	4800	78	45	42	13	4940	4954	203	258	10	65							4236	8472	7216
	5865	5335	268	5800	5425	90	45	42	15	5660	5646	203	258	10	65	5952	24	248	12	-2.4	203	4236	8472	9448
	6019.2	5184	268	5775	5400	90	45	42	15	5540	5554	203	258	10	65	5208	24	217	-12		203	4236	8472	9317
133.50.5600	5865	5310	268	5775	5400	90	45	42	15	5540	5554	203	258	10	65							4236	8472	8226
	6565	6035	268	6500	6125	100	45	42	18	6360	6346	203	258	10	65	6624	24	276	24	-2.4	203	4236	8472	10536
	6715.2	5880	268	6475	6100	100	45	42	18	6240	6254	203	258	10	65	5904	24	246	-12		203	4236	8472	10555
133.50.6300	6565	6010	268	6475	6100	100	45	42	18	6240	6254	203	258	10	65							4236	8472	9279
	7000	6470	268	6935	6560	108	45	42	18	6795	6781	203	258	10	65	7080	24	295	12	-2.4	203	4236	8472	11200
	7147.2	6312	268	6910	6535	108	45	42	18	6675	6689	203	258	10	65	6336	24	264	-12		203	4236	8472	11330
133.50.6735	7000	6445	268	6910	6535	108	45	42	18	6675	6689	203	258	10	65							4236	8472	9929

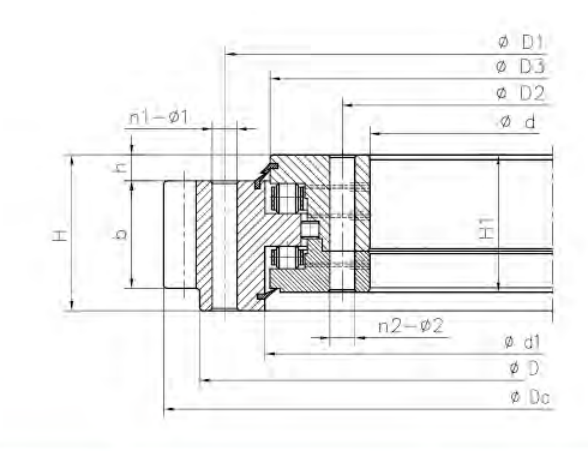

External gear type

Triple Row Cylindrical Roller Combined Slewing Bearing External gear type

Designations	Boundary dimensions			Bolt hole diameter				Structure dimensions						Gear parameters							Basic load ratings		Mass
	D	d	H	D1	D2	n	φ	D3	d1	h1	h2	n3	φ3	m	Da	Z	da	Z	b	x	Coa	Cor
external gear type	mm			mm			mm	(D3')	(d1')				mm		mm		mm		mm		104 N		kg
131·25·500·**	634	366	148	598	402	24	18	537	526	32	10	4×2	M10×1	5	665	130	335	68	80	0.5	275	35.5	224
132·25·500·**	634	366	148	598	402	24	18	474	463	32	10	4×2	M10×1	6	666	108	336	57	80	0.5	275	35.5	224
131·25·560·**	694	426	148	658	462	24	18	597	586	32	10	4×2	M10×1	5	725	142	395	80	80	0.5	308	39.9	240
132·25·560·**	694	426	148	658	462	24	18	534	523	32	10	4×2	M10×1	6	726	118	396	67	80	0.5	308	39.9	240
131·25·630·**	764	496	148	728	532	28	18	667	656	32	10	4×2	M10×1	6	810	132	456	77	80	0.5	345	45.1	270
132·25·630·**	764	496	148	728	532	28	18	-604	-593	32	10	4×2	M10×1	8	808	98	456	58	60	0.5	345	45.1	270
131·25·710·**	844	576	148	808	612	28	18	747	736	32	10	4×2	M10×1	6	888	145	534	90	80	0.5	388	51.7	300
132·25·710·**	844	576	148	808	612	28	18	-684	-673	32	10	4×2	M10×1	8	888	108	536	68	80	0.5	388	51.7	300
131·32·800·**	964	636	182	920	680	36	22	841	830	40	10	4×2	M10×1	8	1008	123	592	75	120	0.5	549	71.2	500
132·32·800·**	964	636	182	920	680	36	22	-770	759	40	10	4×2	M10×1	10	1010	98	590	60	120	0.5	549	71.2	500
131·32·900·**	1064	736	182	1020	780	36	22	941	930	40	10	4×2	M10×1	8	1104	135	688	87	120	0.5	619	80.8	600
132·32·900·**	1064	736	182	1020	780	36	22	-870	-859	40	10	4×2	M10×1	10	1110	108	690	70	120	0.5	619	80.8	600
131·32·1000·**	1164	836	182	1120	880	40	22	1041	1030	40	10	5×2	M10×1	10	1220	119	780	79	120	0.5	689	90.3	680
132·32·1000·**	1164	836	182	1120	880	40	22	-970	-959	40	10	5×2	M10×1	12	1224	99	780	66	120	0.5	689	90.3	680
131·32·1120·**	1284	956	182	1240	1000	40	22	1161	1150	40	10	5×2	M10×1	10	1340	131	900	91	120	0.5	768	102	820
132·32·1120·**	1284	956	182	1240	1000	40	22	-1090	-1079	40	10	5×2	M10×1	12	1344	109	900	76	120	0.5	768	102	820
131·40·1250·**	1445	1055	220	1393	1107	45	26	1300	1290	50	10	5×2	M10×1	12	1512	123	984	83	150	0.5	1110	146	1200
132·40·1250·**	1445	1055	220	1393	1107	45	26	-1210	-1200	50	10	5×2	M10×1	14	1512	105	980	71	150	0.5	1110	146	1200
131·40·1400·**	1595	1205	220	1543	1257	45	26	1450	1440	50	10	5×2	M10×1	12	1668	136	1140	96	150	0.5	1240	165	1300
132·40·1400·**	1595	1205	220	1543	1257	45	26	-1360	-1350	50	10	5×2	M10×1	14	1666	116	1134	80	150	0.5	1240	165	1300
131·40·1600·**	1795	1405	220	1743	1457	48	26	1650	1640	50	10	6×2	M10×1	14	1876	131	1330	96	150	0.5	1420	190	1520
132·40·1600·**	1795	1405	220	1743	1457	48	26	-1560	-1550	50	10	6×2	M10×1	16	1872	114	1328	84	150	0.5	1420	190	1520
131·40·1800·**	1995	1605	220	1943	1657	48	26	1850	1840	50	10	6×2	M10×1	14	2072	145	1526	110	150	0.5	1590	215	1750
132·40·1800·**	1995	1605	220	1943	1657	48	26	-1760	-1750	50	10	6×2	M10×1	16	2080	127	1520	96	150	0.5	1590	215	1750
131·25·2000·03	2195	1816	150	2127	1885	60	33		2041	33	13	3×5	ZG1/4in	16	2267	138	--	--	105	0.9	1690	66.3	1120
131·45·2000·04	2221	1779	231	2155	1845	60	33	2059	2055	54	12	6×3	M10×1	16	2304	141	1696	107	160	0.5	2050	239	2230
131·45·2000·**	2221	1779	231	2155	1845	60	33	2055	2033	54	12	6×2	M10×1	16	2304	141	1696	107	160	0.5	2050	239	2400
132·45·2000·**	2221	1779	231	2155	1845	60	33	-1967	-1945	54	12	6×2	M10×1	18	2304	125	1692	95	160	0.5	2050	239	2400
131·45·2240·**	2461	2019	231	2395	2085	60	33	2295	2273	54	12	6×2	M10×1	16	2560	157	1920	121	160	0.5	2310	268	2700
132·45·2240·**	2461	2019	231	2395	2085	60	33	-2207	-2185	54	12	6×2	M10×1	18	2556	139	1926	108	160	0.5	2310	268	2700
131·45·2500·04	2721	2279	231	2655	2345	72	33	2555	2561	54	12	8×3	M10×1	18	2826	154	--	--	160	0.5	2580	302	2834
131·45·2500·**	2721	2279	231	2655	2345	72	33	2555	2533	54	12	8×2	M10×1	18	2826	154	2178	122	160	0.5	2580	302	3000
132·45·2500·**	2721	2279	231	2655	2345	72	33	-2467	-2445	54	12	8×2	M10×1	20	2820	138	2180	110	160	0.5	2580	302	3000
131·45·2800·**	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×2	M10×1	18	3114	170	2484	139	160	0.5	2880	339	3400
132·45·2800·**	3021	2579	231	2955	2645	72	33	-2767	-2745	54	12	8×2	M10×1	20	3120	153	2480	125	160	0.5	2880	339	3400
132·45·2800·03	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×3	M10×1	20	3120	153			160	0.5	2896	323	3031
132·45·2800·12	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×3	M10×1	18	3114	170	--	--	160	0.5	2896	323	3010
131·50·3150·**	3432	2868	270	3342	2958	72	45	3213	3196	65	12	8X2	M10×1	20	3540	174	2760	139	180	0.5	3590	381	5000
132·50·3150·**	3432	2868	270	3342	2958	72	45	-3104	-3087	65	12	8×2	M10×1	22	3542	158	2750	126	180	0.5	3590	381	5000
	3432	2868	270	3342	2958	72	45	3103	3086	50	12	8×2	M10×1								3735	502	4900
131·30·3150·12K	3376	2922	182	3286	3014	56	45	3190	3180	40	10	8×3	M10×1	20	3476	171			120	0.5	2050	202	2308
131·50·3150·12K	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×2	ZG1/4in	20	3540	174			180	0.5	3735	474	5404
132·50·3150·12K	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×2	ZG1/4in	22	3542	158			180	0.5	3735	474	5409
132·50·3150·12K1	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×3	M10×1	20	3536	174			195	0.5	3735	474	5385
	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	20			2760.54	139	180	0.5	3575	501	5174
	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	20			2760.54	139	180	0.5	3575	501	5174
	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	18			2754.44	154	180	0.5	3575	501	5174
	3432	2868	270	3342	2958	72	45	3103	3086	50	12	6×2	ZG1/4in	22			2758.66	126	180	0.5	3575	501	5104
131·50·3550·**	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×2	M10×1	20	3940	194	3160	159	180	0.5	4040	431	5600
132·50·3550·**	3832	3268	270	3742	3358	72	45	-3504	-3487	65	12	8×2	M10×1	22	3938	176	3146	144	180	0.5	4040	431	5600
132·50·3550·03K	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×3	M10×1	22	3933.6	176			180	0.5	4105	401	4960
132·50·3550·12	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×3	M10×1	22	3938	176			180	0.5	4105	401	5318
131·50·4000·**	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	22	4400	197	3608	165	180	0.5	4560	487	6400
132·50·4000·**	4282	3718	270	4192	3808	80	45	3954	3937	65	12	8×2	M10×1	25	4400	173	3600	145	180	0.5	4560	487	6400
131·50·4000·04K	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	22	4400	197			180	0.5	4502	450	6377
132·50·4000·12	4282	3718	270	4192	3908	80	45	4063	4046	65	12	8×3	M10×1	25	4400	173			180	0.5	4502	450	6377
131·50·4500·**	4782	4218	270	4692	4308	80	45	4563	4546	65	12	8×2	M10×1	22	4906	220	4114	188	185	0.5	5445	580	6942
132·50·4500·**	4782	4218	270	4692	4308	80	45	-4454	-4437	65	12	8×2	M10×1	25	4906	193	4100	165	185	0.5	5445	580
131·50·4500·04	4782	4218	270	4692	4308	80	45	4565	4546	60	12	8×3	M10×1	20	4880	242			185	0.5	4900	507	7250
132·50·4500·04	4782	4218	270	4692	4308	80	45	4565	4546	60	12	10×2	M14×1.5	25	4895	193			185	0.5	4900	506	7333
131·60·5000·04	5320	4670	320	5220	4766	100	45	5082	5062	65	18	10×3	M10×1	20	5440	270			220	0.5	6834	955	11752

Triple Row Cylindrical Roller Combined Slewing Bearing External gear type

外齿式	D	d	H	D1	D2	n	B	M	n1	O	U	H1	H2	HU	HO	d	m	z	x.m	k.m	b	额定负荷	极限负荷	kg
	mm	mm	mm	mm	mm	mm	mm	mm														kn	kn
	5265	4735	268	5200	4825	78	45	42	13	5060	5046	203	258	10	65	5328	24	222	24	-2.4	203	4236	8472	8259
131.50.5000	5419.2	4584	268	5175	4800	78	45	42	13	4940	4954	203	258	10	65	4608	24	192	-12		203	4236	8472	8182
	5265	4710	268	5175	4800	78	45	42	13	4940	4954	203	258	10	65							4236	8472	7216
	5865	5335	268	5800	5425	90	45	42	15	5660	5646	203	258	10	65	5952	24	248	12	-2.4	203	4236	8472	9448
131.50.5600	6019.2	5184	268	5775	5400	90	45	42	15	5540	5554	203	258	10	65	5208	24	217	-12		203	4236	8472	9317
	5865	5310	268	5775	5400	90	45	42	15	5540	5554	203	258	10	65							4236	8472	8226
	6565	6035	268	6500	6125	100	45	42	18	6360	6346	203	258	10	65	6624	24	276	24	-2.4	203	4236	8472	10536
131.50.6300	6715.2	5880	268	6475	6100	100	45	42	18	6240	6254	203	258	10	65	5904	24	246	-12		203	4236	8472	10555
	6565	6010	268	6475	6100	100	45	42	18	6240	6254	203	258	10	65							4236	8472	9279
	7000	6470	268	6935	6560	108	45	42	18	6795	6781	203	258	10	65	7080	24	295	12	-2.4	203	4236	8472	11200
131.50.6735	7147.2	6312	268	6910	6535	108	45	42	18	6675	6689	203	258	10	65	6336	24	264	-12		203	4236	8472	11330
	7000	6445	268	6910	6535	108	45	42	18	6675	6689	203	258	10	65							4236	8472	9929

No gear type

Triple Row Cylindrical Roller Combined Slewing Bearing No gear type

Designations	Boundary dimensions			Bolt hole diameter				Structure dimensions						Gear parameters							Basic load ratings		Mass
无齿式	D	d	H	D1	D2	n	φ	D3	d1	h1	h2	n3	φ3	m	Da	Z	da	Z	b	x	Coa	Cor
non-gear type	mm			mm			mm	(D3')	(d1')				mm		mm		mm		mm		104 N		kg
130·25·500·**	634	366	148	598	402	24	18	537	526	32	10	4×2	M10×1	5	665	130	335	68	80	0.5	275	35.5	224
	634	366	148	598	402	24	18	474	463	32	10	4×2	M10×1	6	666	108	336	57	80	0.5	275	35.5	224
130·25·560·**	694	426	148	658	462	24	18	597	586	32	10	4×2	M10×1	5	725	142	395	80	80	0.5	308	39.9	240
	694	426	148	658	462	24	18	534	523	32	10	4×2	M10×1	6	726	118	396	67	80	0.5	308	39.9	240
130·25·630·**	764	496	148	728	532	28	18	667	656	32	10	4×2	M10×1	6	810	132	456	77	80	0.5	345	45.1	270
	764	496	148	728	532	28	18	-604	-593	32	10	4×2	M10×1	8	808	98	456	58	60	0.5	345	45.1	270
130·25·710·**	844	576	148	808	612	28	18	747	736	32	10	4×2	M10×1	6	888	145	534	90	80	0.5	388	51.7	300
	844	576	148	808	612	28	18	-684	-673	32	10	4×2	M10×1	8	888	108	536	68	80	0.5	388	51.7	300
130·32·800·**	964	636	182	920	680	36	22	841	830	40	10	4×2	M10×1	8	1008	123	592	75	120	0.5	549	71.2	500
	964	636	182	920	680	36	22	-770	759	40	10	4×2	M10×1	10	1010	98	590	60	120	0.5	549	71.2	500
130·32·900·**	1064	736	182	1020	780	36	22	941	930	40	10	4×2	M10×1	8	1104	135	688	87	120	0.5	619	80.8	600
	1064	736	182	1020	780	36	22	-870	-859	40	10	4×2	M10×1	10	1110	108	690	70	120	0.5	619	80.8	600
130·32·1000·**	1164	836	182	1120	880	40	22	1041	1030	40	10	5×2	M10×1	10	1220	119	780	79	120	0.5	689	90.3	680
	1164	836	182	1120	880	40	22	-970	-959	40	10	5×2	M10×1	12	1224	99	780	66	120	0.5	689	90.3	680
130·32·1120·**	1284	956	182	1240	1000	40	22	1161	1150	40	10	5×2	M10×1	10	1340	131	900	91	120	0.5	768	102	820
	1284	956	182	1240	1000	40	22	-1090	-1079	40	10	5×2	M10×1	12	1344	109	900	76	120	0.5	768	102	820
130·40·1250·**	1445	1055	220	1393	1107	45	26	1300	1290	50	10	5×2	M10×1	12	1512	123	984	83	150	0.5	1110	146	1200
	1445	1055	220	1393	1107	45	26	-1210	-1200	50	10	5×2	M10×1	14	1512	105	980	71	150	0.5	1110	146	1200
130·40·1400·**	1595	1205	220	1543	1257	45	26	1450	1440	50	10	5×2	M10×1	12	1668	136	1140	96	150	0.5	1240	165	1300
	1595	1205	220	1543	1257	45	26	-1360	-1350	50	10	5×2	M10×1	14	1666	116	1134	80	150	0.5	1240	165	1300
130·40·1600·**	1795	1405	220	1743	1457	48	26	1650	1640	50	10	6×2	M10×1	14	1876	131	1330	96	150	0.5	1420	190	1520
	1795	1405	220	1743	1457	48	26	-1560	-1550	50	10	6×2	M10×1	16	1872	114	1328	84	150	0.5	1420	190	1520
130·40·1800·**	1995	1605	220	1943	1657	48	26	1850	1840	50	10	6×2	M10×1	14	2072	145	1526	110	150	0.5	1590	215	1750
	1995	1605	220	1943	1657	48	26	-1760	-1750	50	10	6×2	M10×1	16	2080	127	1520	96	150	0.5	1590	215	1750
130·45·2000·**	2195	1816	150	2127	1885	60	33		2041	33	13	3×5	ZG1/4in	16	2267	138	--	--	105	0.9	1690	66.3	1120
	2221	1779	231	2155	1845	60	33	2059	2055	54	12	6×3	M10×1	16	2304	141	1696	107	160	0.5	2050	239	2230
	2221	1779	231	2155	1845	60	33	2055	2033	54	12	6×2	M10×1	16	2304	141	1696	107	160	0.5	2050	239	2400
	2221	1779	231	2155	1845	60	33	-1967	-1945	54	12	6×2	M10×1	18	2304	125	1692	95	160	0.5	2050	239	2400
130·45·2240·**	2461	2019	231	2395	2085	60	33	2295	2273	54	12	6×2	M10×1	16	2560	157	1920	121	160	0.5	2310	268	2700
	2461	2019	231	2395	2085	60	33	-2207	-2185	54	12	6×2	M10×1	18	2556	139	1926	108	160	0.5	2310	268	2700
	2721	2279	231	2655	2345	72	33	2555	2561	54	12	8×3	M10×1	18	2826	154	--	--	160	0.5	2580	302	2834
130·45·2500·**	2721	2279	231	2655	2345	72	33	2555	2533	54	12	8×2	M10×1	18	2826	154	2178	122	160	0.5	2580	302	3000
	2721	2279	231	2655	2345	72	33	-2467	-2445	54	12	8×2	M10×1	20	2820	138	2180	110	160	0.5	2580	302	3000
130·45·2800·**	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×2	M10×1	18	3114	170	2484	139	160	0.5	2880	339	3400
	3021	2579	231	2955	2645	72	33	-2767	-2745	54	12	8×2	M10×1	20	3120	153	2480	125	160	0.5	2880	339	3400
	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×3	M10×1	20	3120	153			160	0.5	2896	323	3031
	3021	2579	231	2955	2645	72	33	2855	2833	54	12	8×3	M10×1	18	3114	170	--	--	160	0.5	2896	323	3010
130·50·3150·**	3432	2868	270	3342	2958	72	45	3213	3196	65	12	8X2	M10×1	20	3540	174	2760	139	180	0.5	3590	381	5000
130·50·3150·**	3432	2868	270	3342	2958	72	45	-3104	-3087	65	12	8×2	M10×1	22	3542	158	2750	126	180	0.5	3590	381	5000
130·50·3150·12K	3432	2868	270	3342	2958	72	45	3103	3086	50	12	8×2	M10×1								3735	502	4900
	3376	2922	182	3286	3014	56	45	3190	3180	40	10	8×3	M10×1	20	3476	171			120	0.5	2050	202	2308
	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×2	ZG1/4in	20	3540	174			180	0.5	3735	474	5404
	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×2	ZG1/4in	22	3542	158			180	0.5	3735	474	5409
	3432	2868	270	3342	2958	72	45	3214	3197	50	12	8×3	M10×1	20	3536	174			195	0.5	3735	474	5385
	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	20			2760.54	139	180	0.5	3575	501	5174
	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	20			2760.54	139	180	0.5	3575	501	5174
	3432	2868	270	3342	2958	60	39	3103	3086	50	12	8×2	M10×1	18			2754.44	154	180	0.5	3575	501	5174
	3432	2868	270	3342	2958	72	45	3103	3086	50	12	6×2	ZG1/4in	22			2758.66	126	180	0.5	3575	501	5104
130·50·3550·**	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×2	M10×1	20	3940	194	3160	159	180	0.5	4040	431	5600
	3832	3268	270	3742	3358	72	45	-3504	-3487	65	12	8×2	M10×1	22	3938	176	3146	144	180	0.5	4040	431	5600
	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×3	M10×1	22	3933.6	176			180	0.5	4105	401	4960
	3832	3268	270	3742	3358	72	45	3613	3596	65	12	8×3	M10×1	22	3938	176			180	0.5	4105	401	5318
130·50·4000·**	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	22	4400	197	3608	165	180	0.5	4560	487	6400
	4282	3718	270	4192	3808	80	45	3954	3937	65	12	8×2	M10×1	25	4400	173	3600	145	180	0.5	4560	487	6400
	4282	3718	270	4192	3808	80	45	4063	4046	65	12	8×2	M10×1	22	4400	197			180	0.5	4502	450	6377
	4282	3718	270	4192	3908	80	45	4063	4046	65	12	8×3	M10×1	25	4400	173			180	0.5	4502	450	6377
130·50·4500·40	4782	4218	270	4692	4308	80	45	4563	4546	65	12	8×2	M10×1	22	4906	220	4114	188	185	0.5	5445	580	6942
	4782	4218	270	4692	4308	80	45	-4454	-4437	65	12	8×2	M10×1	25	4906	193	4100	165	185	0.5	5445	580
	4782	4218	270	4692	4308	80	45	4565	4546	60	12	8×3	M10×1	20	4880	242			185	0.5	4900	507	7250
	4782	4218	270	4692	4308	80	45	4565	4546	60	12	10×2	M14×1.5	25	4895	193			185	0.5	4900	506	7333
	5320	4670	320	5220	4766	100	45	5082	5062	65	18	10×3	M10×1	20	5440	270			220	0.5	6834	955	####

Triple Row Cylindrical Roller Combined Slewing Bearing No gear type

无齿式	D	d	H	D1	D2	n	B	M	n1	O	U	H1	H2	HU	HO	d	m	z	x.m	k.m	b	额定负荷	极限负荷	kg
	mm	mm	mm	mm	mm	mm	mm	mm														kn	kn
130.50.5000	5265	4735	268	5200	4825	78	45	42	13	5060	5046	203	258	10	65	5328	24	222	24	-2.4	203	4236	8472	8259
	5419.2	4584	268	5175	4800	78	45	42	13	4940	4954	203	258	10	65	4608	24	192	-12		203	4236	8472	8182
	5265	4710	268	5175	4800	78	45	42	13	4940	4954	203	258	10	65							4236	8472	7216
130.50.5600	5865	5335	268	5800	5425	90	45	42	15	5660	5646	203	258	10	65	5952	24	248	12	-2.4	203	4236	8472	9448
	6019.2	5184	268	5775	5400	90	45	42	15	5540	5554	203	258	10	65	5208	24	217	-12		203	4236	8472	9317
	5865	5310	268	5775	5400	90	45	42	15	5540	5554	203	258	10	65							4236	8472	8226
130.50.6300	6565	6035	268	6500	6125	100	45	42	18	6360	6346	203	258	10	65	6624	24	276	24	-2.4	203	4236	8472	10536
	6715.2	5880	268	6475	6100	100	45	42	18	6240	6254	203	258	10	65	5904	24	246	-12		203	4236	8472	10555
	6565	6010	268	6475	6100	100	45	42	18	6240	6254	203	258	10	65							4236	8472	9279
130.50.6735	7000	6470	268	6935	6560	108	45	42	18	6795	6781	203	258	10	65	7080	24	295	12	-2.4	203	4236	8472	11200
	7147.2	6312	268	6910	6535	108	45	42	18	6675	6689	203	258	10	65	6336	24	264	-12		203	4236	8472	11330
	7000	6445	268	6910	6535	108	45	42	18	6675	6689	203	258	10	65							4236	8472	9929
